一個完整的RS-232C接口有22根線，采用標準的25芯插頭座（或者9芯插頭座）。25芯和9芯的主要信號線相同。以下的介紹是以25芯的RS-232C為例。

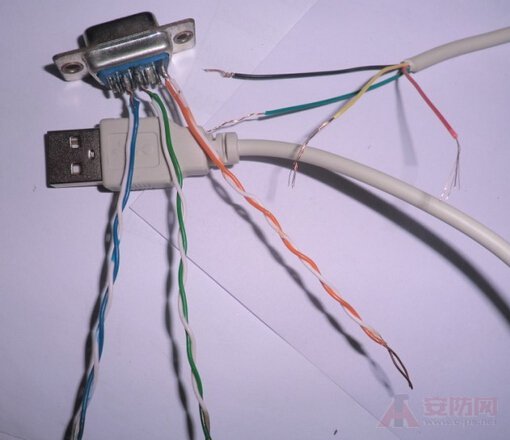

串口線接法
①主要信號線定義：
2腳：發送數據TXD； 3腳：接收數據RXD；
4腳：請求發送RTS； 5腳：清除發送CTS；
6腳：數據設備就緒DSR；
20腳：數據終端就緒DTR； 8腳：數據載波檢測DCD；
1腳：保護地； 7腳：信號地。
②電氣特性：
數據傳輸速率最大可到20K bps,最大距離僅15m.
15針帶電串口的引腳定義
引腳信號
1 CD (Carrier detect) 載波檢測
2 RXD (receive data) 接收數據
3 TXD (transmit data) 發送數據
4 DTR (data terminal ready)數據終端就緒
12 DSR (data set ready) 數據裝置就緒
13 RTS (request to send)請求發送
14 CTS (clear to send) 清除發送
15 RI (ring indicate) 震鈴指示
8, 9 +12 V dc
7, 10 +5 V dc
5, 6, 11 地
串、并行口針腳的定義
并行口與串行口的區別是交換信息的方式不同，并行口能同時通過8條數據線傳輸信息，一次傳輸一個字節；而串行口只能用1條線傳輸一位數據，每次傳輸一個字節的一位。并行口由于同時傳輸更多的信息，速度明顯高于串行口，但串行口可以用于比并行口更遠距離的數據傳輸。
1、25針并行口插口的針腳功能：
針腳 功能 針腳 功能
1 選通 (STROBE低電平) 10 確認 (ACKNLG低電平)
2 數據位0 (DATAO) 11 忙 (BUSY)
3 數據位1 (DATA1) 12 卻紙 (PE)
4 數據位2 (DATA2) 13 選擇 (SLCT)
5 數據位3 (DATA3) 14 自動換行 (AUTOFEED低電平)
6 數據位4 (DATA4) 15 錯誤觀點(ERROR低電平)
7 數據位5 (DATA5) 16 初始化成(INIT低電平)
8 數據位6 (DATA6) 17 選擇輸入 (SLCTIN低電平)
9 數據位7 (DATA7) 18-25 地線路(GND)
2.串行口的典型代表是RS-232C及其兼容插口，有9針和25針兩類。25針串行口具有20mA電流環接口功能，用9、11、18、25針來實現。其針腳功能如下：
針腳 功能 針腳 功能
1 未用
2 發出數據(TXD) 11 數據發送(一)
3 接受數據(RXD) 12-17 未用
4 請求發送(RTS) 18 數據接收(+)
5 清除發送(CTS) 19 未用
6 數據準備好(DSR) 20 數據終端準備好比(DTR)
7 信號地線路 (SG) 21 未用
8 載波檢測 (DCD) 22 振鈴指示精神 (RI)
9 發送返回(+) 23-24 未用
10 未用 25 接收返回(一)
9針串行口的針腳功能：
針腳 功能 針腳 功能
1 載波檢測(DCD) 6 數據準備好(DSR)
2 接受數據(RXD) 7 請求發送(RTS)
3 發出數據(TXD) 8 清除發送(CTS)
4 數據終端準備好(DTR) 9 振鈴指示(RI)
5 信號地線(SG) |
